昆仑通态TPC7062Ti及MCGS嵌入版

发布日期：2016/06/02

　　本章带大家一起来认识mcgsTpc嵌入式一体化触摸屏TPC7062Ti和MCGS嵌入版全中文工控组态软件，并介绍其基本功能和主要特点。了解TPC7062Ti和MCGS嵌入版组态软件系统总体的结构框架，学习使用TPC7062Ti和MCGS嵌入版组态软件。

　　1.1 认识TPC7062Ti

　　1.1.1. TPC7062Ti八大优势

　　高清：800 X 480分辨率，体验精致、自然、通透的高清盛宴

　　真彩：65535色数字真彩，丰富的图形库，享受顶级震撼画质

　　可靠：抗干扰性能达到工业III级标准，采用LED背光,寿命长

　　配置：A8内核、600M主频、128M内存、128M存储空间

　　软件：MCGS全功能组态软件，支持 U盘备份恢复，功能更强大

　　环保：低功耗，整机功耗仅6W ，发展绿色工业，倡导能源节约

　　时尚：7’ 宽屏显示、超轻、超薄机身设计，引领简约时尚

　　服务：立足中国，全方位、本土化服务。星级标准，客户至上

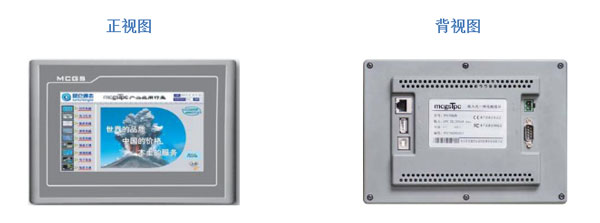

　　1.1.2. TPC7062Ti产品外观

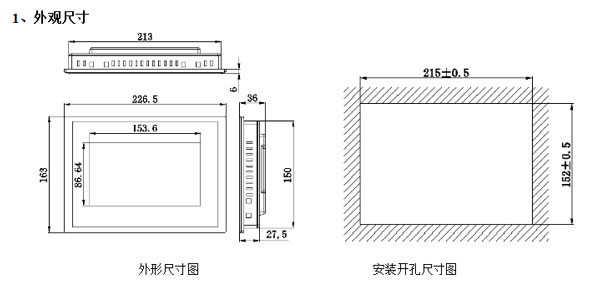

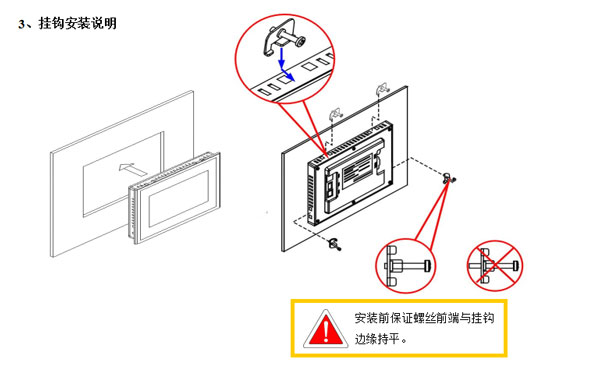

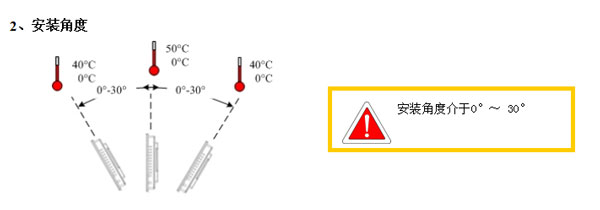

　　1.1.1. TPC7062Ti产品安装

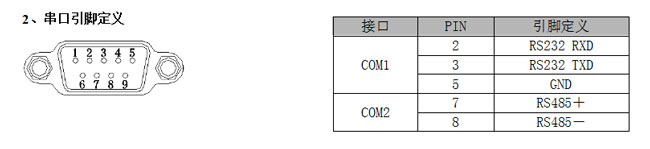

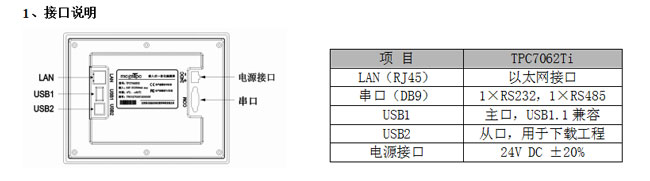

　　1.1.1. TPC7062Ti 外部接口

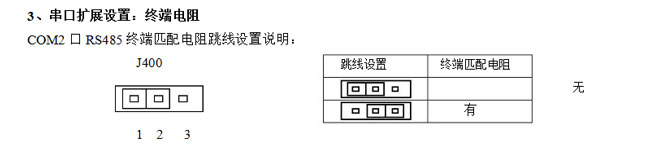

　　跳线设置步骤如下：

　　步骤 1：关闭电源，取下产品后盖;

　　步骤 2：根据所需使用的 RS485 终端匹配电阻需求设置跳线开关;

　　步骤 3：盖上后盖;

　　步骤 4：开机后相应的设置生效。

　　默认设置：无匹配电阻模式。

　　建议：当 RS485 通讯距离大于 20 米，且出现通讯干扰现象时，才考虑对终端匹配电阻进行设置。

　　1.1.1. TPC7062Ti 启动

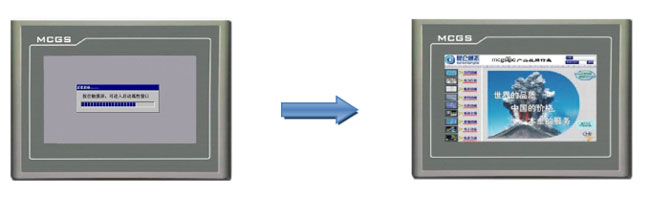

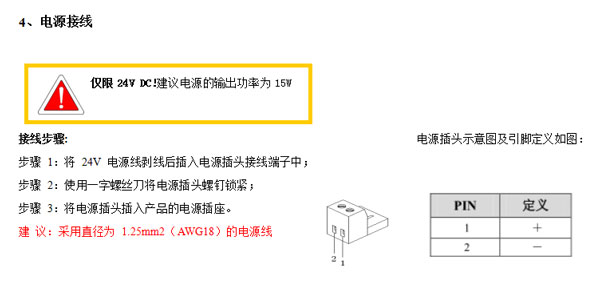

　　使用 24V 直流电源给 TPC 供电，开机启动后屏幕出现“正在启动”提示进度条，此时不需要任何操作

　　1.1.1. TPC7062Ti产品维护

　　1. 更换电池

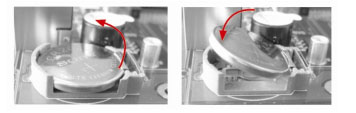

　　电池位置：TPC 产品内部的电路板上 电池规格：CR2032 3V 锂电池

　　2. 触摸屏校准

　　进入触摸屏校准程序：TPC 开机启动后屏幕出现“正在启动”提示进度条，此时使用触摸笔或手指轻

　　点屏幕任意位置，进入启动属性界面。等待 30 秒，系统将自动运行触摸屏校准程序。

　　触摸屏校准：使用触摸笔或手指轻按十字光标中心点不放，当光标移动至下一点后抬起;重复该动作，

　　直至提示“新的校准设置已测定” ，轻点屏幕任意位置退出校准程序。

　　1.2 认识MCGS嵌入版

　　MCGS嵌入版组态软件是昆仑通态公司开发专门用于mcgsTpc的组态软件，主要完成现场数据的采集与监测、前端数据的处理与控制。

　　MCGS嵌入版组态软件与其他相关的硬件设备结合，可以快速、方便的开发各种用于现场采集、数据处理和控制的设备。如可以灵活组态各种智能仪表、数据采集模块，无纸记录仪、无人值守的现场采集站、人机界面等专用设备。

　　1.2.1 MCGS嵌入版组态软件的主要功能

　　l 简单灵活的可视化操作界面：采用全中文、可视化的开发界面，符合中国人的使用习惯和要求。

　　l 实时性强、有良好的并行处理性能：是真正的32位系统，以线程为单位对任务进行分时并行处理。

　　l 丰富、生动的多媒体画面：以图像、图符、报表、曲线等多种形式，为操作员及时提供相关信息。

　　l 完善的安全机制：提供了良好的安全机制，可以为多个不同级别用户设定不同的操作权限。

　　l 强大的网络功能：具有强大的网络通讯功能。

　　l 多样化的报警功能：提供多种不同的报警方式，具有丰富的报警类型，方便用户进行报警设置。

　　l 支持多种硬件设备。

　　总之，MCGS嵌入版组态软件具有与通用组态软件一样强大的功能，并且操作简单，易学易用。

　　1.2.2 MCGS嵌入版组态软件的组成

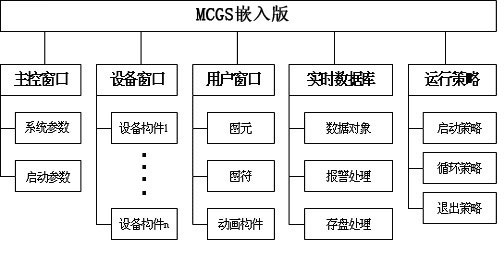

　　MCGS嵌入版生成的用户应用系统，由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五个部分构成，如下图所示。

　　主控窗口构造了应用系统的主框架

　　主控窗口确定了工业控制中工程作业的总体轮廓，以及运行流程、特性参数和启动特性等项内容，是应用系统的主框架。

　　设备窗口是MCGS嵌入版系统与外部设备联系的媒介

　　设备窗口专门用来放置不同类型和功能的设备构件，实现对外部设备的操作和控制。设备窗口通过设备构件把外部设备的数据采集进来，送入实时数据库，或把实时数据库中的数据输出到外部设备。一个应用系统只有一个设备窗口，运行时设备窗口管理和调度所有设备构件正常工作，并在后台独立运行。

　　用户窗口实现了数据和流程的“可视化”

　　用户窗口中可以放置三种不同类型的图形对象：图元、图符和动画构件。图元和图符对象为用户提供了一套完善的设计制作图形画面和定义动画的方法。动画构件对应于不同的动画功能，它们是从工程实践经验中总结出的常用的动画显示与操作模块，用户可以直接使用。通过在用户窗口内放置不同的图形对象，搭制多个用户窗口，用户可以构造各种复杂的图形界面，用不同的方式实现数据和流程的“可视化”。

　　实时数据库是MCGS嵌入版系统的核心

　　实时数据库相当于一个数据处理中心，同时也起到公共数据交换区的作用。从外部设备采集来的实时数据送入实时数据库，系统其它部分操作的数据也来自于实时数据库。实时数据库自动完成对实时数据的报警处理和存盘处理，同时它还根据需要把有关信息以事件的方式发送给系统的其它部分，以便触发相关事件，进行实时处理。

　　运行策略是对系统运行流程实现有效控制的手段

　　运行策略本身是系统提供的一个框架，其里面放置由策略条件构件和策略构件组成的“策略行”，通过对运行策略的定义，使系统能够按照设定的顺序和条件操作实时数据库、控制用户窗口的打开、关闭并确定设备构件的工作状态等，从而实现对外部设备工作过程的精确控制。

　　综上所述，组态工作开始时，系统为用户搭建了一个能够独立运行的框架，提供了丰富的动画部件与功能部件。

　　1.3 嵌入式系统的体系结构

　　接下来介绍计算机、嵌入式一体化触摸屏和嵌入式组态软件三部分的作用：

　　嵌入式组态软件的组态环境和模拟运行环境相当于一套完整的工具软件，可以在PC机上运行。

　　嵌入式组态软件的运行环境则是一个独立的运行系统，它按照组态工程中用户指定的方式进行各种处理，完成用户组态设计的目标和功能。运行环境本身没有任何意义，必须与组态工程一起作为一个整体，才能构成用户应用系统。一旦组态工作完成，并且将组态好的工程通过USB口下载到嵌入式一体化触摸屏的运行环境中，组态工程就可以离开组态环境而独立运行在TPC上。从而实现了控制系统的可靠性、实时性、确定性和安全性。

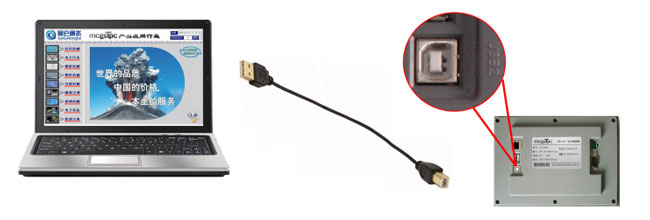

　　TPC7062Ti与组态计算机连接如图1-3所示。
